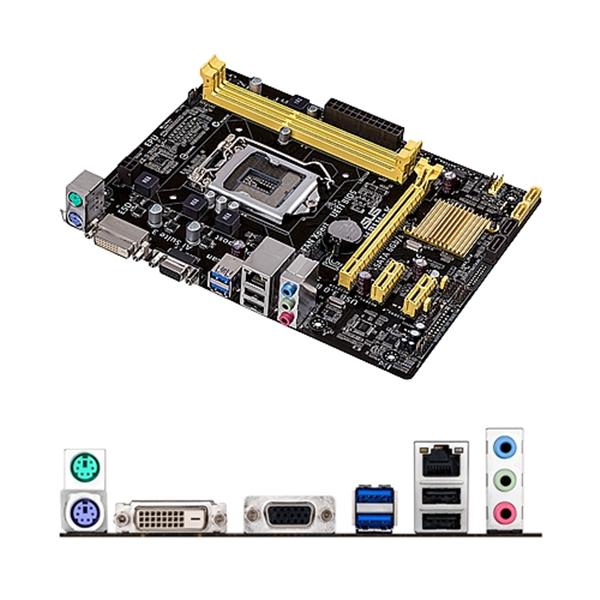

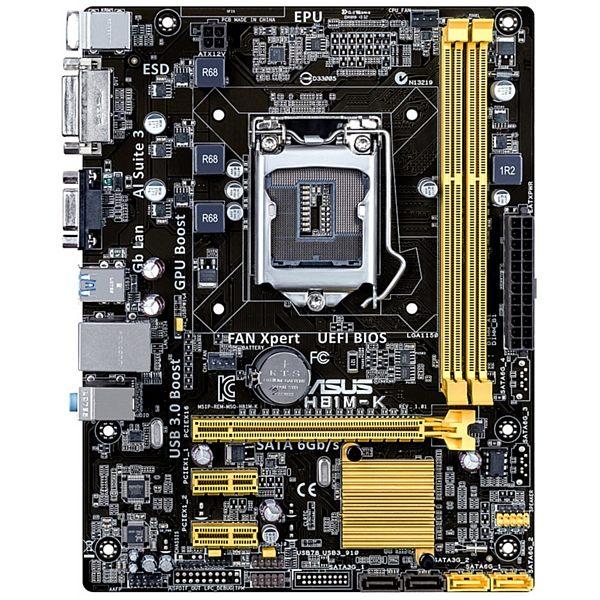

華碩H81M-K INTEL主機板

Micro-ATX H81 採用直覺化 UEFI BIOS，傑出的整合式繪圖與獨特的 USB 3.0 效能

產品規格

CPU IntelR for 4th Generation Core? i7/Core? i5/Core? i3/PentiumR/CeleronR 處理器
支援 IntelR 22 nm CPU
支援 IntelR Turbo Boost 技術2.0

*有關支援的 CPU 型號資訊，請參閱 tw.asus.com 網站內容。
* 是否支援 IntelR Turbo Boost Technology 2.0，需視 CPU 類型而定。
晶片組 IntelR H81

記憶體 2 x DIMM, 最高可支援到16GB, DDR3 1600/1333/1066 MHz 非ECC, 無緩衝區 記憶體
雙通道 記憶體架構
*是否支援 Hyper DIMM 需視個別 CPU 的實體特性而定。
支援 IntelR Extreme Memory Profile (XMP)
*有關記憶體合格廠商清單（QVL）的相關資訊，請參閱 www.asus.com 網站或本使用手冊。
* Due to IntelR chipset limitation, DDR3 1600 MHz and higher memory modules on XMP mode will run at the maximum transfer rate of DDR3 1600 Mhz.

顯示晶片 內建繪圖處理器(Integrated Graphics Processor)
支援多 VGA 輸出 : DVI/RGB 連接埠
- 支援 DVI 最大解析度 1920 x 1200 @ 60 Hz
- 支援 RGB 最大解析度 1920 x 1200 @ 60 Hz
最大共享記憶體 1024 MB
支援 IntelR InTru? 3D, Quick Sync Video, Clear Video HD Technology, Insider?

多GPU支援 無
擴充槽 1 x PCIe x16
2 x PCIe 2.0 x1
資料儲存應用 IntelR H81 chipset :
2 x SATA 6Gb/s埠, yellow
2 x SATA 3Gb/s 埠, dark brown
支援 IntelR 快速啟動技術(IntelR Rapid Start Technology), IntelR 智慧連線技術(IntelR Smart Connect Technology) *1

區域網路 RealtekR 8111G, 1 x Gigabit 區域網路控制器
無線網路 無

音效 RealtekR ALC887 8 通道 高傳真音效 CODEC *2
- 支援 : 插頭偵測, 多路音頻輸出輸入, 前面板插孔指定功能
USB連接埠 IntelR H81 chipset :
2 x USB 3.0 連接埠 (2 位於背板)
IntelR H81 chipset :
6 x USB 2.0/1.1 連接埠 (2 位於背板, , 4 位於主機板中)
獨特功能 華碩 EPU :
- EPU
華碩獨家功能 :
- GPU Boost
- 防突波
- AI Suite 3
- Ai Charger
- 華碩 EFI BIOS EZ 模式提供簡單易用的使用者介面
- Network iControl
- USB 3.0 Boost
- 硬碟容量解鎖
華碩靜音散熱解決方案 :
- 風格獨特的無風扇設計 - 散熱解決方案
- 華碩 Fan Xpert
華碩 EZ DIY :
- 華碩 CrashFree BIOS 3
- 華碩 EZ Flash 2
華碩 Q-Design :
- 華碩 Q-Slot



後面板輸出端子 1 x PS/2 鍵盤(紫)
1 x PS/2 滑鼠(綠)
1 x DVI
1 x D-Sub
1 x LAN (RJ45) 連接埠
2 x USB 3.0 (藍色)
2 x USB 2.0
3 x 音訊插孔
內建 I/O 連接孔 2 x USB 2.0 接頭支援額外的 4 USB 2.0 連接埠
2 x SATA 6Gb/s 接頭
2 x SATA 3Gb/s 接頭
1 x CPU 風扇接頭 (1 x 4 -pin)
1 x 機殼風扇接頭 (1 x 4 -pin)
1 x S/PDIF 輸出接頭
1 x 24-pin EATX 電源接頭
1 x 4-pin ATX 12V 電源接頭
1 x 前面板音訊接頭 (AAFP)
1 x 前面板接頭
1 x 內部喇叭接頭
1 x Clear CMOS 跳線

配件 使用者手冊
I/O 擋板
2 x SATA 6Gb/s cable(s)

BIOS 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, My Favorites, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information
管理能力 WfM 2.0, DMI 2.7, WOL by PME, PXE
支援光碟 Drivers
ASUS Utilities
ASUS Update
Anti-virus software (OEM version)
主機板尺寸 uATX 主機板尺寸
8.9 吋 x 6.9 吋 ( 22.6 公分 x 17.5 公分 )
備註 *1-1:Due to the limitation of the IntelR H81chipset, IntelR Rapid Start Technology can be configured only from the BIOS Setup program.
*1-2:These functions will work depending on the CPU installed.
*2:Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
