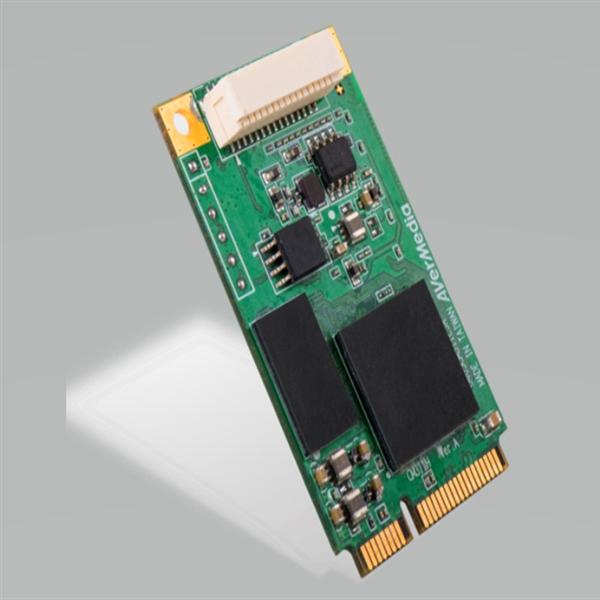

圓剛Mini-PCIe 1080P 60FPS HDMI影像擷取卡 CM311-H

概述

1080P 60 FPS HDMI視訊擷取

CM311-H是Mini-PCIe HDMI影像擷取卡，最高可擷取1080p@60的視訊。使用內建的「AVerMedia視訊引擎科技」，可執行各種視訊處理任務，例如幀率轉換、去交錯式掃描、縮放等等，而不會消耗目標平台的運算能力。 具有針對工業和商業用途擷取高清視訊所需的全部功能，例如資料記錄器、醫療成像裝置、機器視覺或任何工業成像應用程式。CM311-H設計致力於縮短開發排程，提供整合人員以建立自己專屬應用程式為目標的完整強健解決方案。

Mini PCIe外觀造型和防震

Mini PCIe卡精巧的外觀造型設計最適合所有小型嵌入式系統。也是有防震需求者的理想解決方案，其安裝孔很適合車內、軍用和工業應用。

最高可支援4:4:4 10位元RGB和YUV

CN311-H可支援最高4:4:4 10位元的RGB和YUV，意味著可擷取全彩頻譜的色彩，影像品質更加飽和鮮明。支援10位元色彩深度，對於醫療成像應用程式而言特別實用，影像色彩出現輕微變化時，可能表示有不同癥狀或階段的疾病，因此可協助醫師準確診斷患者癥狀。

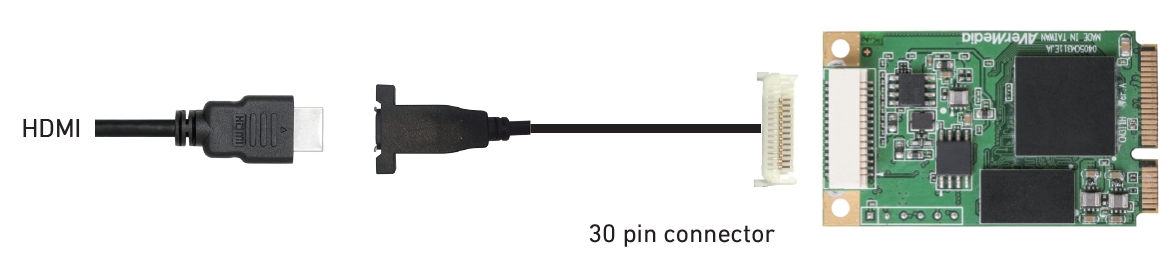

接線圖

包含視訊處理SDK

工業客戶可使用專門設計的SDK，靈活而有效開發具備如裝置控制、媒體擷取、A/V處理等功能的垂直應用程式。
進一步瞭解 AVerMedia SDK。

規格

主機介面 PCI Express Gen2 x1
音訊介面 HDMI 1.4a
音訊格式 HDMI 嵌入式音訊
音訊取樣頻率 32KHz, 44.1KHz, 48KHz
端子類型 SHLD 30 pin connector
視訊輸入介面 HDMI
視訊格式 YUV444: IYU2, AYUV, V410, Y410
YUV422: YUY2, YUYV, UYVY, V210, Y210
YUV420: I420, NV12, YV12
RGB: RGB565, RGB555, RGB24, RGB32, ARGB
色彩深度 8位元/ 10位元
頻道數 1 頻道
輸入解析度 1920x1080p @ 23.98/24/25/29.97/30/50/59.94/60 fps
1920x1080i @ 50/59.94/60 fps
1280x720p @ 50/59.94/60 fps
720x576p @ 50 fps
720x480p @ 59.94/60 fps
640x480p @ 59.94/60 fps
錄製解析度 1920x1080 @ 23.98/24/25/29.97/30/50/59.94/60 fps
1280x720 @ 50/59.94/60 fps
720x576 @ 50 fps
720x480 @ 59.94/60 fps
640x480 @ 59.94/60 fps
編碼模式 軟體編碼
支援多卡 有
支援的作業系統 Windows 7/8.1/10 (32/64位元)*
外觀造型 Mini PCIe
尺寸(長x寬) 50.80 x 30 mm
耗電量 ~ 4.0W
操作溫度 0°C ~ 50°C (藉由模擬)
操作濕度 5% ~ 80%相對濕度
訂購資訊
CM311-H Mini-PCIe 1080p 60FPS HDMI影像擷取卡
配件 30針轉HDMI轉接線
導熱片
SDK套件 SDK Basic
SDK Pro
SDK Premium附加工具包

* Linux 服務
‧如需可用的驅動程式版本，請聯絡我們。
‧歡迎洽詢客製化驅動程式的服務。
