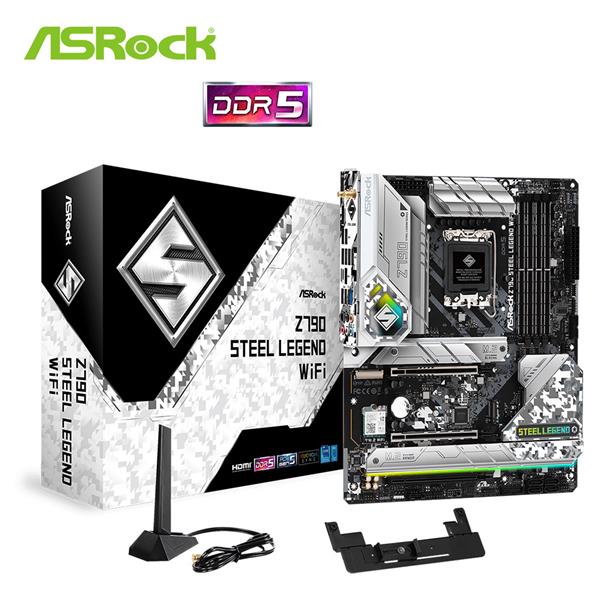

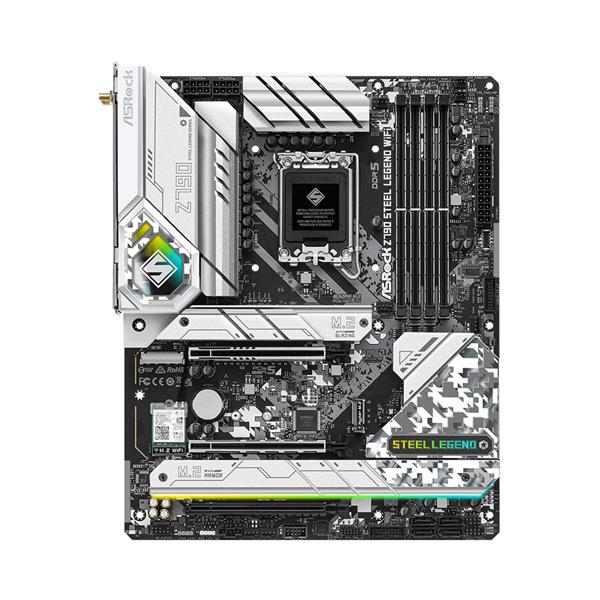

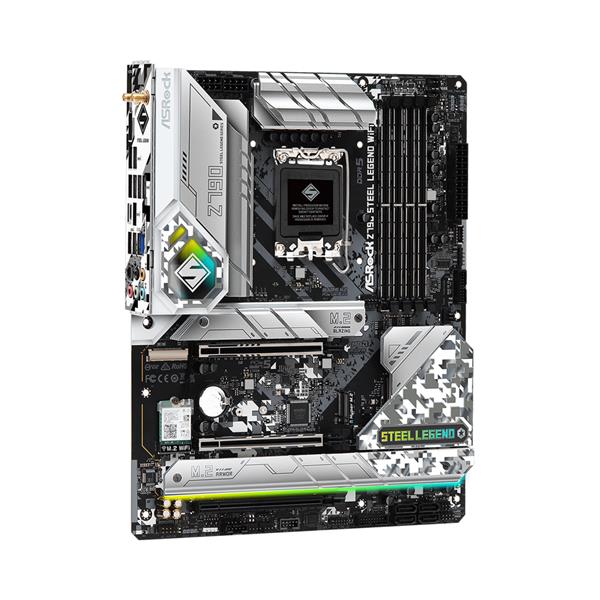

華擎 ASRock Z790 STEEL LEGEND WIFI INTEL主機板

• 支援第13 代和第 12 代 Intel® Core™ 處理器
• 16+1+1 電源相位設計, VCore+GT SPS
• 4 x DDR5 DIMMs, 支援 高達 7200+(OC)
• 顯示輸出選項: eDP、HDMI、DisplayPort
• ATX 規格: 30.5 cm x 24.4 cm

【商品規格】

獨家功能

Superb Productivity

- PCIe Gen5 (Graphics, M.2)

- 雙通道 DDR5

Rock-Solid Durability

- 16+1+1 相供電, 60A VCore+GT SPS

- Flexible Integrated I/O 擋板

- Nichicon 12k 黑色電容 (日本原裝高品質高傳導固態電容) Ultrafast Connectivity

- 2.5 千兆網卡, 802.11ax Wi-Fi 6E 模組

EZ Update

- ASRock Auto Driver Installer EZ Troubleshooter

- ASRock 開機狀態檢查

處理器

- 支援第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)

- 支援 Intel® Hybrid Technology

- 支援 Intel® Turbo Boost Max 3.0 技術

- 支援 Intel® Thermal Velocity Boost (TVB)

- 支援 Intel® Adaptive Boost Technology (ABT)

晶片

- Intel® Z790

記憶體

- 雙通道 DDR5 記憶體技術

- 4 x DDR5 插槽

- 支援 DDR5 non-ECC, un-buffered 記憶體 高達 7200+(OC)

- 系統記憶體最大容量: 192GB

- 支援 Intel® Extreme Memory Profile (XMP) 3.0 技術

*1DPC 1R 高達 7200+ MHz (OC), 原生 4800 MHz.

1DPC 2R 高達 6000+ MHz (OC), 原生 4400 MHz.

2DPC 1R 高達 5600+ MHz (OC), 原生 4000 MHz.

2DPC 2R 高達 4800+ MHz (OC), 原生 3600 MHz.

BIOS

- 256Mb AMI UEFI Legal BIOS, 支援圖形界面

內建顯示

- Intel® Xe Graphics Architecture (Gen 12)

- 1 x eDP 1.4, 支援 max. resolution 高達 Full HD 60Hz

- 1 x HDMI 2.1 TMDS Compatible, 支援 HDCP 2.3 和 max. resolution 高達 4K 60Hz

- 1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 8K 60Hz / 5K 120Hz

*處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出.

音效

- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)

- Nahimic Audio

網路

- 2.5 千兆網卡 10/100/1000/2500 Mb/s

- Dragon RTL8125BG

- 支援 Dragon 2.5 千兆網卡 軟體

- 全智慧自動頻寬最佳化

- 視覺化友善 UI 介面

- 視覺化網路用量統計表

- 內建遊戲, 瀏覽與串流模式頻寬最佳化

- 使用者自定優先權控制

無線網路

- 802.11ax Wi-Fi 6E 模組

- 支援 IEEE 802.11a/b/g/n/ac/ax

- 支援雙頻2x2 和延伸的6GHz頻段*

- 雙天線支援 2 (發送) x 2 (接收) 分集技術

- 支援 Bluetooth + High speed class II

- 支援 MU-MIMO

*Microsoft® Windows® 11 將支援Wi-Fi 6E（6GHz 頻寬）並通過 Windows® Update和軟體更新啟用此功能（在支援的國家）。支援與否將根據不同國家和地區的法規決定。

6E功能只支援兼容6GHz的路由器。

擴充插槽

CPU:

- 1 x PCIe 5.0 x16 插槽 (PCIE1), 支援 x16 模式*

Chipset:

- 1 x PCIe 4.0 x16 插槽 (PCIE2), 支援 x4 模式*

- 1 x PCIe 3.0 x16 插槽 (PCIE3), 支援 x2 模式*

- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組與 Intel® CNVio/CNVio2 (整合 WiFi/BT)

- 支援 AMD CrossFire™

- 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)

*If M2_2 is occupied, PCIE1 will downgrade to x8 模式.

支援 NVMe SSD 開機

儲存

CPU:

- 1 x Hyper M.2 插槽 (M2_1, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式*

- 1 x Blazing M.2 插槽 (M2_2, Key M), 支援 type 2260/2280 PCIe Gen5x4 (128 Gb/s) 模式*

Chipset:

- 1 x Hyper M.2 插槽 (M2_3, Key M), 支援 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*

- 1 x Hyper M.2 插槽 (M2_4, Key M), 支援 2242/2260/2280 型 PCIe Gen4x4 (64 Gb/s) 模式*

- 1 x Hyper M.2 插槽 (M2_5, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式*

- 8 x SATA3 6.0 Gb/s 連接埠

*支援 Intel® Volume Management Device (VMD)

支援 NVMe SSD 開機

If M2_2 is occupied, PCIE1 will downgrade to x8 模式.

M2_1 和 M2_2 cannot be populated simultaneously.

RAID

- 支援SATA儲存裝置的RAID 0，RAID 1，RAID 5和RAID 10

- 支援M.2 NVMe儲存裝置的RAID 0、RAID 1和RAID 5

USB

- 1 x USB 3.2 Gen2x2 Type-C (前置)

- 1 x USB 3.2 Gen2 Type-C (後置)

- 1 x USB 3.2 Gen2 Type-A (後置)

- 12 x USB 3.2 Gen1 (4 前置, 8 後置)

- 3 x USB 2.0 (3 前置)

*所有USB支援ESD 靜電保護

接頭

- 1 x eDP Signal 連接埠

- 1 x SPI TPM 接針

- 1 x 電源 LED 與揚聲器接針

- 1 x RGB LED 接針*

- 3 x 可編程 LED 接針**

- 1 x CPU 風扇連接埠 (4-pin)***

- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****

- 5 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****

- 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)

- 2 x 8 針 12V 電源連接埠 (高密度電源連接埠)

- 1 x 前置 Panel Audio 連接埠 (15μ 鍍金音訊連接埠)

- 1 x Thunderbolt™ AIC 連接埠 (5-pin) (支援 ASRock Thunderbolt™ 4 AIC 卡)

- 2 x USB 2.0 針狀接頭 (支援 3 USB 2.0 埠)

- 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠)

- 1 x 前置 Type C USB 3.2 Gen2x2 接針 (20 Gb/s)

*支援至 12V/3A, 36W LED 燈條

**支援至 5V/3A, 15W LED 燈條

***CPU_FAN1 支援風扇功率最高 1A (12W).

****CPU_FAN2/WP 支援風扇功率最高 2A (24W).

*****CHA_FAN1~5/WP 支援風扇功率最高 2A (24W).

*****CPU_FAN2/WP 和 CHA_FAN1~5/WP 可以自動偵測 3 針或 4 針風扇.

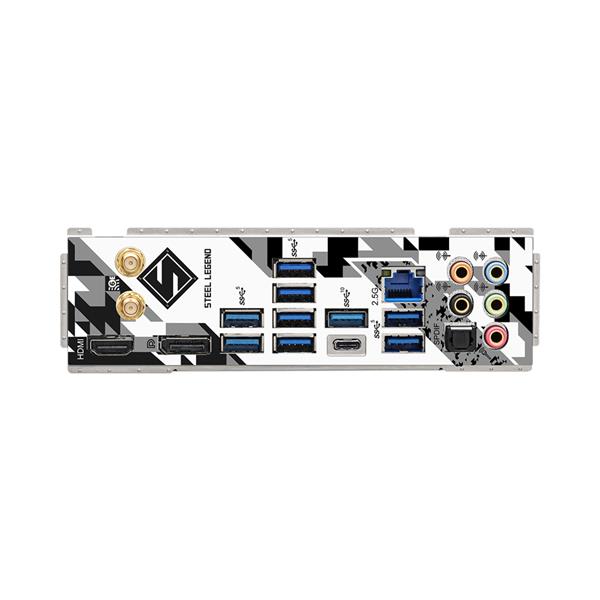

後背板輸出 / 入接口

- 2 x 天線埠

- 1 x HDMI 埠

- 1 x DisplayPort 1.4

- 1 x 光纖 SPDIF 數位音訊輸出埠

- 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s)

- 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s)

- 8 x USB 3.2 Gen1 埠

- 1 x RJ-45 網路埠

- HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

軟體與 UEFI

軟體

- ASRock 主機板 Utility (A-Tuning)

- ASRock Dragon 2.5 千兆網卡 軟體

- ASRock Polychrome SYNC*

UEFI

- ASRock EZ 模式

- ASRock Full HD UEFI

- ASRock 我的最愛 UEFI

- ASRock Auto Driver Installer

- ASRock Instant Flash

- ASRock Easy RAID Installer

*可從華擎 APP Shop 下載這些應用程式.

附件

- 1 x 使用手冊

- 2 x SATA 資料線

- 1 x ASRock WiFi 2.4/5/6 GHz 天線

- 4 x M.2 插槽螺絲

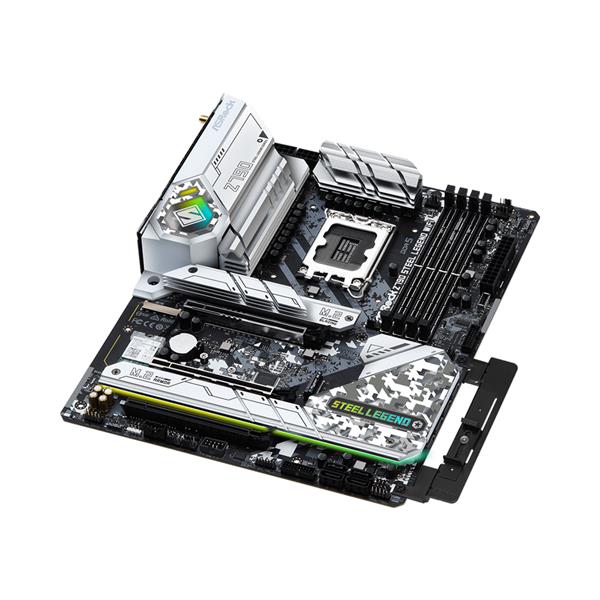

- 1 x 顯卡支撐架

規格

- ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

- 2 盎司銅製電路板

作業系統

- 支援 Microsoft® Windows 10 64-bit / 11 64-bit

*Windows® 10 僅支援 21H2 或更高版本

認證

- FCC, CE

- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

- CEC Tier II ready

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
