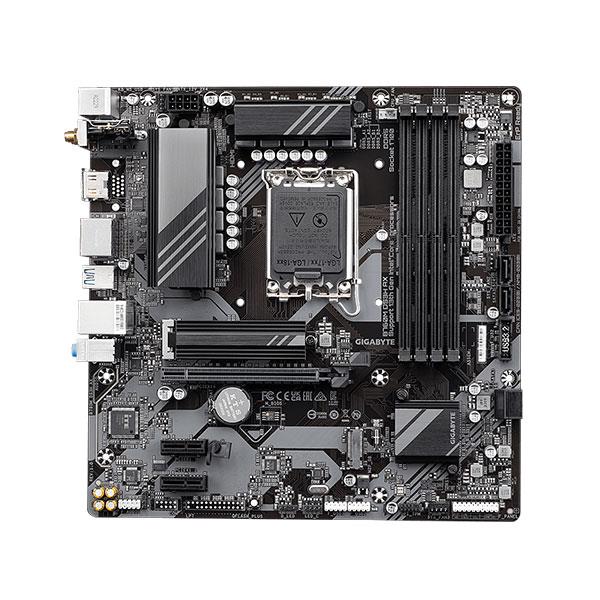

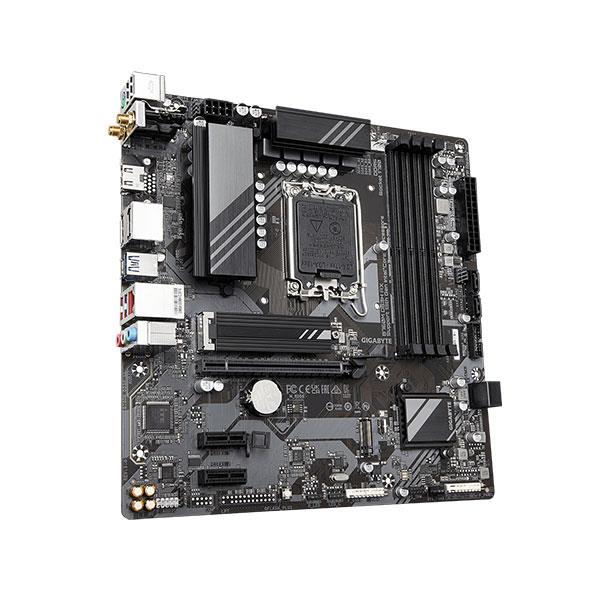

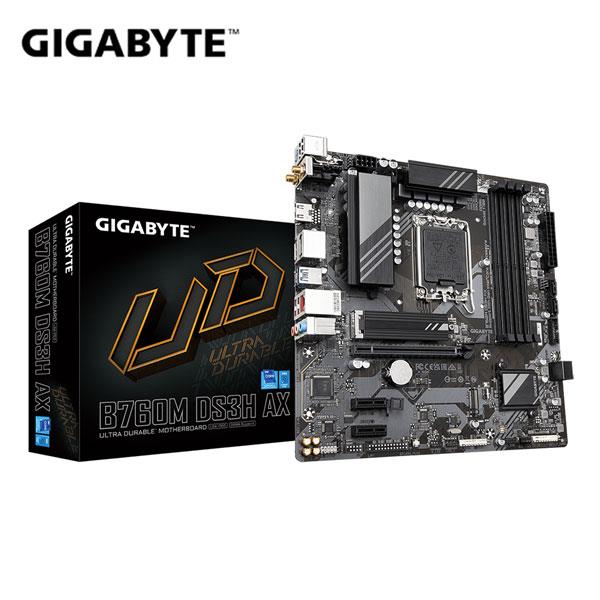

技嘉GIGABYTE B760M DS3H AX INTEL主機板

• Intel® B760 Chipset
• LGA 1700腳座設計
• 支援13代及12代Intel® Core™處理器
• 複合式6+2+1相數位電源解決方案
• 雙通道DDR5
• 2組PCIe 4.0 x4 M.2插槽

【商品規格】

中央處理器(CPU)

1. LGA1700插槽，支援第十三代及第十二代Intel® Core™、Pentium® Gold 及Celeron®處理器
2. L3快取記憶體取決於CPU
(詳細支援列表請參考 "CPU 支援列表")

晶片組

1. Intel® B760 高速晶片組

記憶體

1. 支援DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s
2. 4個DDR DIMM插槽，最高支援到128 GB (單一插槽支援32 GB容量)
3. 支援雙通道記憶體技術
4. 支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)
5. 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
6. 支援Extreme Memory Profile (XMP)記憶體
(詳細支援列表請參考 "記憶體支援列表")

顯示功能

內建於有顯示功能的處理器-支援Intel® HD Graphics：
1. 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.0版本及HDCP 2.3。
2. 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本及HDCP 2.3。
3. 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度
* 支援DisplayPort 1.2版本。
(顯示功能所支援的規格將因使用的CPU而有差異。)
最多可支援三螢幕同時輸出

音效

1. 內建Realtek® 音效晶片
2. 支援High Definition Audio
3. 支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。
4. 支援S/PDIF輸出

網路

1. 內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)

無線通訊模組

AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.2
3. 支援11ax 80MHz無線通信標準，可支援至最高1.2 Gbps
Intel® Wi-Fi 6E AX210 (PCB rev. 1.1)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.3
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Intel® Wi-Fi 6E AX211 (PCB rev. 1.2)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.3
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.3
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
(實際傳輸速度將因使用環境及設備而有所差異。)

擴充槽

內建於CPU：
1. 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格
內建於晶片組：
1. 2個PCI Express x1插槽，支援PCIe 3.0及x1運作規格

儲存裝置介面

內建於CPU：
1. 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD)(M2A_CPU)
內建於晶片組：
1. 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD)(M2P_SB)
2. 4個SATA 6Gb/s插座
SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10

USB

內建於晶片組：
1. 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2
2. 5個USB 3.2 Gen 1連接埠(3個在後方面板，2個需經由排線從主機板內USB插座接出)
3. 2個USB 2.0/1.1連接埠在後方面板
內建於晶片組+USB 2.0 Hub：
1. 4個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出

內接插座

1. 1個24-pin ATX主電源插座
2. 1個8-pin ATX 12V電源插座
3. 1個CPU風扇插座
4. 3個系統風扇插座
5. 1個可編程LED燈條電源插座
6. 1個RGB LED燈條電源插座
7. 2個M.2 Socket 3插座
8. 4個SATA 6Gb/s插座
9. 1個前端控制面板插座
10. 1個前端音源插座
11. 1個USB 3.2 Gen 1插座
12. 2個USB 2.0/1.1插座
13. 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
14. 1個S/PDIF輸出插座
15. 1個Q-Flash Plus按鈕
16. 1個系統重置按鈕
17. 1個系統重置針腳
18. 1個清除CMOS資料針腳

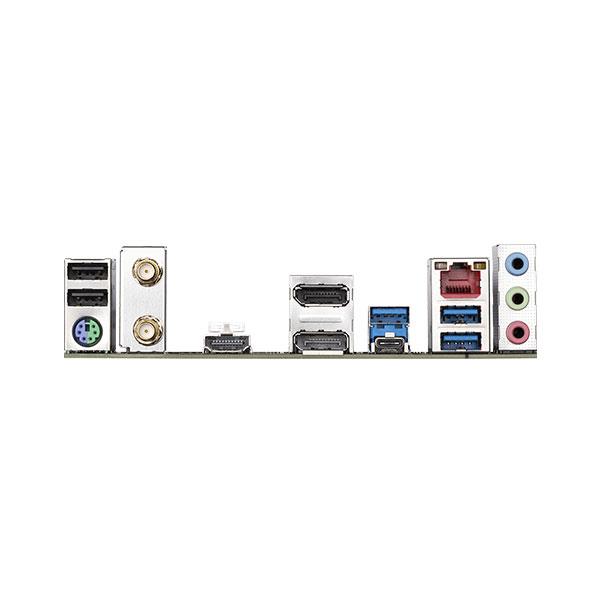

後方面板裝置連接插座

1. 2個USB 2.0/1.1連接埠
2. 1個PS/2鍵盤/滑鼠插座
3. 2個SMA天線連接埠(2T2R)
4. 1個HDMI插座
5. 2個DisplayPort插座
6. 3個USB 3.2 Gen 1連接埠
7. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2
8. 1個RJ-45埠
9. 3個音源接頭

I/O控制器

1. 內建iTE® I/O 控制晶片

硬體監控

1. 電壓偵測
2. 溫度偵測
3. 風扇轉速偵測
4. 水冷系統流速偵測
5. 風扇故障警告
6. 智慧風扇控制
* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。

BIOS

1. 1個128 Mbit flash
2. 使用經授權AMI UEFI BIOS
3. PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

附加工具程式

1. 支援GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。
2. 支援Q-Flash
3. 支援Q-Flash Plus

附贈軟體

1. Norton® Internet Security (OEM 版本)
2. LAN bandwidth management software

作業系統

1. 支援Windows 11 64-bit
2. 支援Windows 10 64-bit

PCB規格

1. Micro ATX規格；24.4公分x 24.4公分

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
