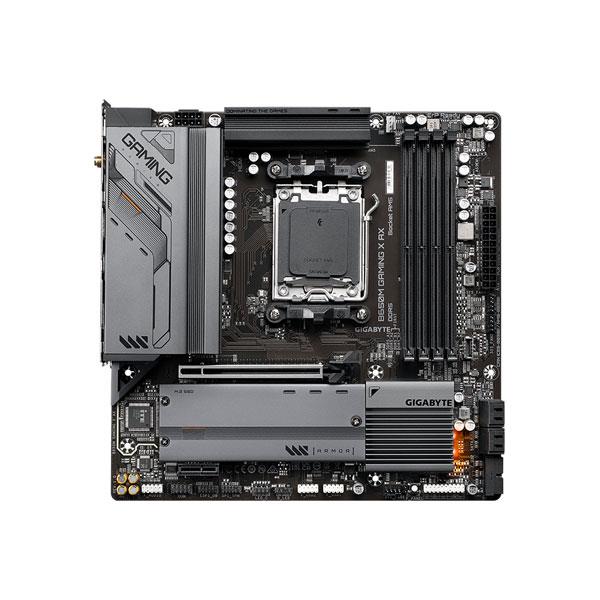

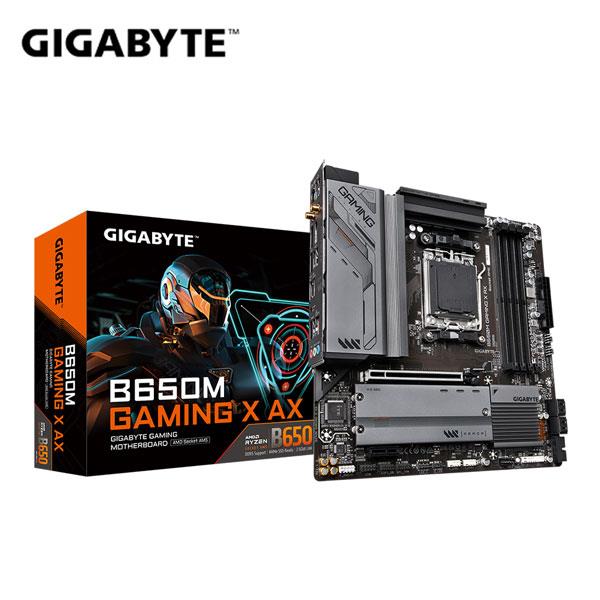

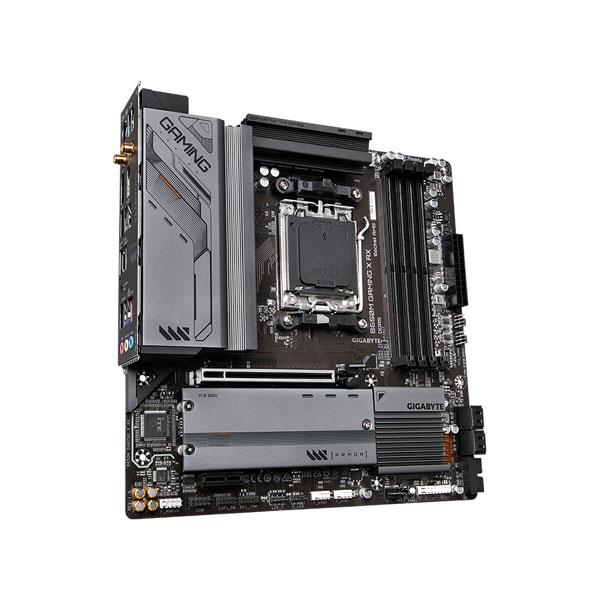

技嘉GIGABYTE B650M GAMING X AX AMD主機板

• AMD Socket AM5腳座設計
• AMD Ryzen™ 7000 系列處理器
• 雙通道DDR5
• 2組PCIe 4.0 x4 M.2插槽
• 直出式6+2+1相數位電源解決方案

【商品規格】

中央處理器(CPU)

1. AMD AM5插槽，支援： AMD Ryzen™ 7000系列處理器
* 詳細支援列表請參考 "CPU 支援列表"

晶片組

1. AMD B650

記憶體

1. 支援 DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
2. 4個DDR5 DIMM插槽，最高支援到128 GB (單一插槽支援32 GB容量)
3. 支援雙通道記憶體技術
4. 支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體
5. 支援AMDEXtendedProfiles forOverclocking (AMDEXPO™)及ExtremeMemory Profile (XMP)記憶體
(詳細支援列表請參考 "記憶體支援列表")

顯示功能

內建於有顯示功能的處理器：
1. 2個DisplayPort插座，可支援至最高3840x2160@144 Hz的解析度
* 支援DisplayPort 1.4版本。
2. 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度
* 支援HDMI 2.1版本及HDCP 2.3。
** 僅支援兼容於原生HDMI 2.1 TMDS規範的接口
(顯示功能所支援的規格將因使用的CPU而有差異。)
最多可支援三螢幕同時輸出

音效

1. 內建Realtek® 音效晶片
2. 支援High Definition Audio
3. 支援2/4/5.1/7.1聲道
* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。

網路

1. 內建Realtek® 2.5GbE網路晶片(2.5 Gbps/1 Gbps/100 Mbps)

無線通訊模組

AMD Wi-Fi 6E RZ616 (MT7922A22M) (PCB rev. 1.0) (For PCB rev. 1.0/1.2)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.2
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
Intel® Wi-Fi 6E AX210 (PCB rev. 1.1)
1. WIFI a, b, g, n, ac, ax，支援2.4/5/6 GHz無線頻段
2. BLUETOOTH 5.3
3. 支援11ax 160MHz無線通信標準，可支援至最高2.4 Gbps
(實際傳輸速度將因使用環境及設備而有所差異。)

擴充槽

內建於CPU：
1. 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格(PCIEX16)
內建於晶片組：
1. 1個PCI Express x1插槽，支援PCIe 3.0及x1運作規格(PCIEX1)

儲存裝置介面

內建於CPU：
1. 2個M.2插座(支援Socket 3，Mkey，type 25110/2280 PCIe 4.0 x4/x2 SSD)
內建於晶片組：
1. 4個SATA 6Gb/s插座
NVMe SSD支援建構RAID 0、RAID 1及RAID 10
SATA硬碟支援建構RAID 0、RAID 1及RAID 10

USB

內建於CPU：
1. 1個USB Type-C®連接埠在後方面板，支援USB 3.2 Gen 2
2. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)在後方面板
內建於CPU+USB 2.0 Hub：
1. 4個USB 2.0/1.1連接埠在後方面板
內建於晶片組：
1. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2，需經由排線從主機板內USB插座接出
2. 4個USB 3.2 Gen 1連接埠(2個在後方面板，2個需經由排線從主機板內USB插座接出)
3. 4個USB 2.0/1.1連接埠，需經由排線從主機板內USB插座接出

內接插座

1. 1個24-pin ATX主電源插座
2. 1個8-pin ATX 12V電源插座
3. 1個CPU風扇插座
4. 3個系統風扇插座
5. 1個可編程LED燈條電源插座
6. 1個RGB LED燈條電源插座
7. 2個M.2 Socket 3插座
8. 4個SATA 6Gb/s插座
9. 1個前端控制面板插座
10. 1個前端音源插座
11. 1個USB Type-C®插座，支援USB 3.2 Gen 2
12. 1個USB 3.2 Gen 1插座
13. 2個USB 2.0/1.1插座
14. 1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)
15. 1個串列埠插座
16. 1個系統重置按鈕
17. 1個系統重置針腳
18. 1個清除CMOS資料針腳

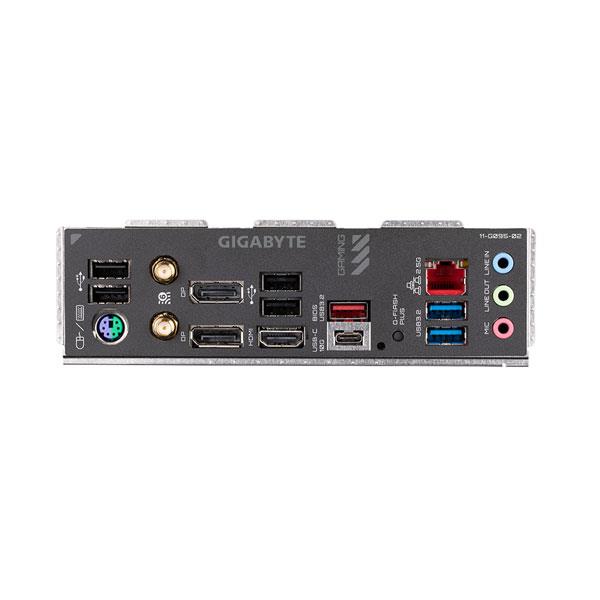

後方面板裝置連接插座

1. 4個USB 2.0/1.1連接埠
2. 1個PS/2鍵盤/滑鼠插座
3. 2個SMA天線連接埠(2T2R)
4. 2個DisplayPort插座
5. 1個HDMI 插座
6. 1個USB 3.2 Gen 2 Type-A連接埠(紅色)
7. 1個USB Type-C®連接埠，支援USB 3.2 Gen 2
8. 1個Q-Flash Plus按鈕
9. 1個RJ-45埠
10. 2個USB 3.2 Gen 1連接埠
11. 3個音源接頭

I/O控制器

1. 內建iTE® I/O 控制晶片

硬體監控

1. 電壓偵測
2. 溫度偵測
3. 風扇轉速偵測
4. 風扇故障警告
5. 智慧風扇控制
* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。

BIOS

1. 1個256 Mbit flash
2. 使用經授權AMI UEFI BIOS
3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

附加工具程式

1. 支援GIGABYTE Control Center (GCC)
* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依 主機板的規格而不同。
2. 支援Q-Flash
3. 支援Q-Flash Plus

附贈軟體

1. Norton® Internet Security (OEM版本)
2. LAN bandwidth management software

作業系統

1. 支援Windows 11 64-bit
2. 支援Windows 10 64-bit

PCB規格

1. Micro ATX規格；24.4公分x 24.4公分

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
