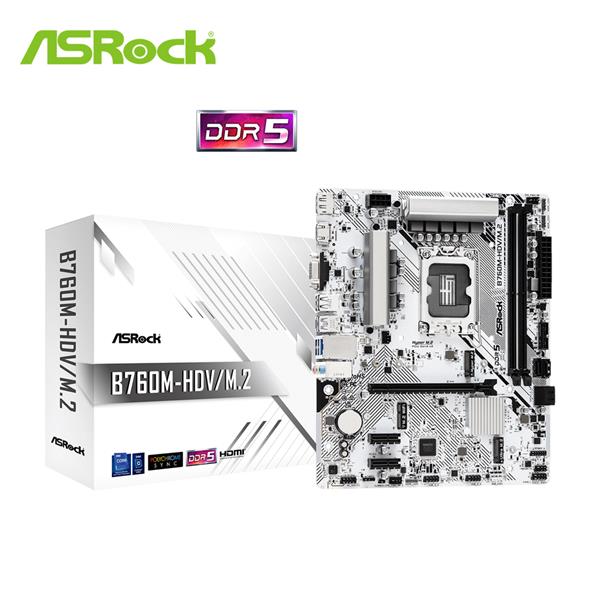

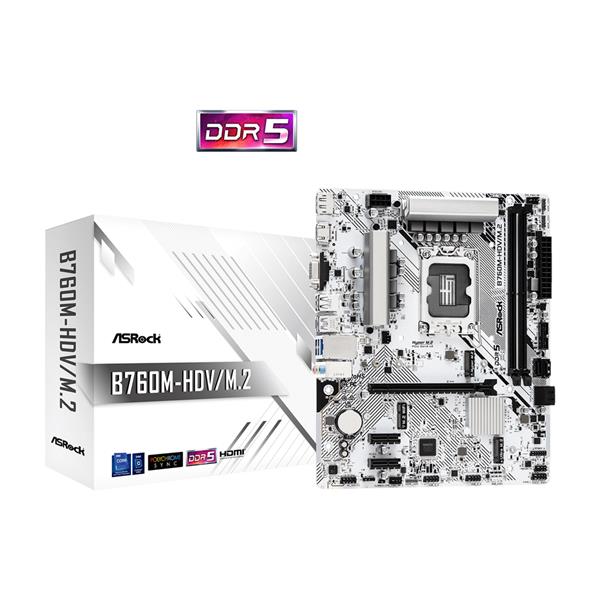

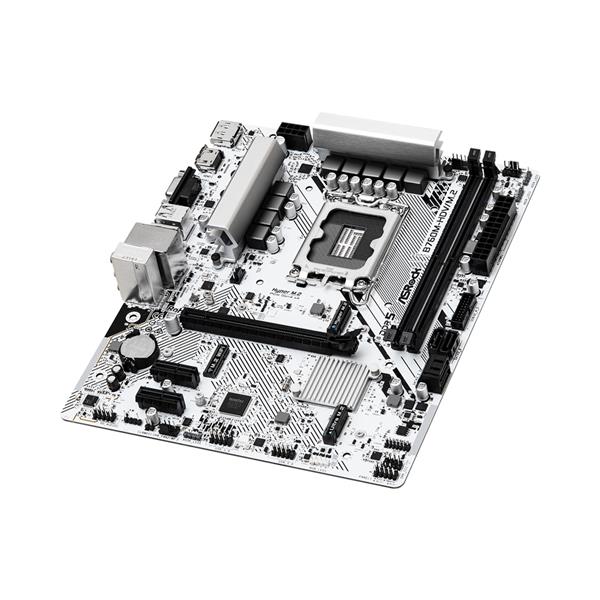

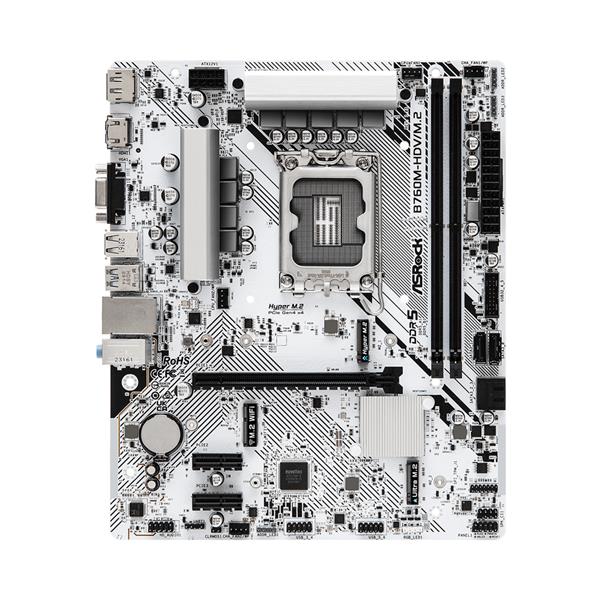

華擎 ASRock B760M-HDV/M.2 MATX INTEL主機板

• 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
• 7+1+1 相供電
• 支援 DDR5 7200MHz (OC)
• 顯示輸出選項: HDMI, DisplayPort, D-Sub
• Micro ATX 規格: 24.4 cm x 20.1 cm

【商品規格】

名稱

B760M-HDV/M.2

獨家功能

Superb Productivity
- 雙通道 DDR5
Rock-Solid Durability
- 7+1+1 相供電
-華擎 4 層 PCB 板 POOL 技術
Ultrafast Connectivity
- 2.5 千兆網卡
EZ Update
- ASRock Auto Driver Installer

處理器

支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
支援 Intel® Hybrid Technology
支援 Intel® Turbo Boost Max 3.0 技術
支援 Intel® Thermal Velocity Boost (TVB)
支援 Intel® Adaptive Boost Technology (ABT)

晶片

- Intel® B760

記憶體

雙通道 DDR5 記憶體技術
2 x DDR5 插槽
支援 DDR5 non-ECC, un-buffered 記憶體 高達 7200+(OC)*
系統記憶體最大容量: 96GB
支援 Intel® Extreme Memory Profile (XMP) 3.0 技術

* 1DPC 1R 高達 7200+ MHz (OC), 原生 5600 MHz.
1DPC 2R 高達 6800+ MHz (OC), 原生 5200 MHz.
詳細內容請參考記憶體支援列表。

BIOS

- 128Mb AMI UEFI Legal BIOS, 支援圖形界面

內建顯示

Intel® Xe 顯卡架構 (Gen 12)
1 x HDMI 2.1 TMDS Compatible, 支援 HDCP 2.3 和 max. resolution 高達 4K 60Hz
1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 8K 60Hz / 5K 120Hz
1 x D-Sub, 支援 max. resolution 高達 Full HD (1920x1080) 60Hz

* 處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出.

音效

- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)

網路

2.5 千兆網卡 10/100/1000/2500 Mb/s
Dragon RTL8125BG
支援 Dragon 2.5 千兆網卡 軟體
全智慧自動頻寬最佳化
視覺化友善 UI 介面
視覺化網路用量統計表
內建遊戲, 瀏覽與串流模式頻寬最佳化
使用者自定優先權控制

擴充插槽

CPU:
- 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式*
Chipset:
- 2 x PCIe 3.0 x1 插槽 (PCIE2 和 PCIE3)*
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組

* 支援 NVMe SSD 開機

儲存

Chipset:
- 1 x Hyper M.2 插槽 (M2_1, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x Ultra M.2 插槽 (M2_2, Key M), 支援 type 2280 PCIe Gen3x4 (32 Gb/s) 模式**
- 4 x SATA3 6.0 Gb/s 連接埠

* 支援 Intel® Volume Management Device (VMD)
** 支援 NVMe SSD 開機

RAID

- 支援SATA儲存裝置的RAID 0，RAID 1，RAID 5和RAID 10

USB

1 x USB 3.2 Gen1 Type-C (後置)
5 x USB 3.2 Gen1 Type-A (2 前置, 3 後置)
6 x USB 2.0 (4 前置, 2 後置)

* 所有USB支援ESD 靜電保護

接頭

- 1 x SPI TPM 接針
- 1 x 機箱開啟警告功能接針與揚聲器接針
- 1 x RGB LED 接針*
- 3 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
- 2 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠
- 1 x 前置 Panel Audio 連接埠
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
- 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠)

*支援至 12V/3A, 36W LED 燈條
** 支援至 5V/3A, 15W LED 燈條
*** CPU_FAN1 支援風扇功率最高 1A (12W).
**** CPU_FAN2/WP 支援風扇功率最高 2A (24W).
***** CHA_FAN1~2/WP 支援風扇功率最高 2A (24W).
CPU_FAN2/WP 和 CHA_FAN1~2/WP 可以自動偵測 3 針或 4 針風扇.

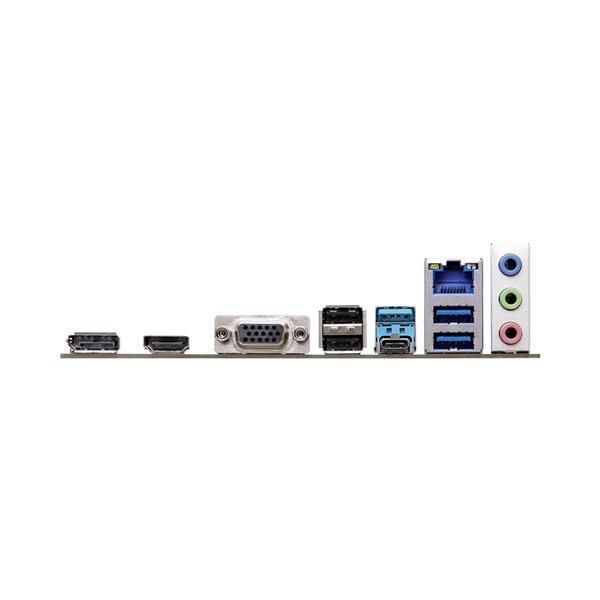

後背板輸出 / 入接口

- 2 x 天線安裝點
- 1 x D-Sub 埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen1 Type-C 埠
- 3 x USB 3.2 Gen1 Type-A 埠
- 2 x USB 2.0 埠
- 1 x RJ-45 網路埠
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡 軟體
- ASRock Polychrome SYNC*
UEFI
- ASRock EZ 模式
- ASRock Full HD UEFI
- ASRock 我的最愛 UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
- ASRock Easy RAID Installer

*可從華擎 APP Shop 下載這些應用程式.

附件

- 1 x 使用手冊
- 1 x I/O 擋板
- 2 x SATA 資料線
- 3 x M.2 插槽螺絲

規格

- Micro ATX 規格: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm

作業系統

- 支援 Microsoft® Windows 10 64-bit / 11 64-bit

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
