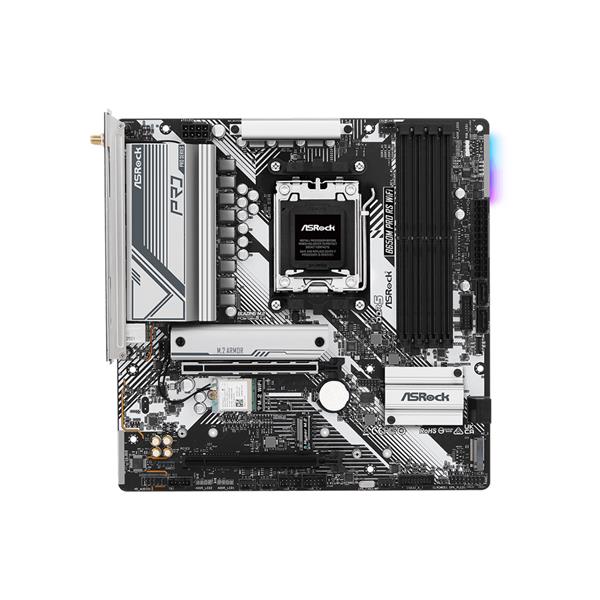

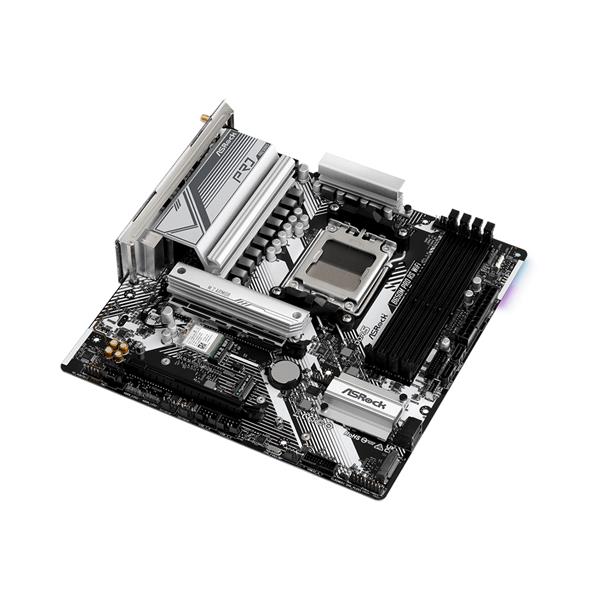

華擎 ASRock B650M Pro RS WiFi

• 支援 AMD Socket AM5 Ryzen™ 7000 Series 處理器
• 支援 DDR5 7200+ MHz (OC)
• 8+2+1 相供電, Dr.MOS
• 1 PCIe 4.0 x16, 1 PCIe 3.0 x16
• 顯示輸出選項: HDMI, DisplayPort

【商品規格】

獨家功能

Superb Productivity
- PCIe Gen5 (M.2)
- 雙通道 DDR5
Rock-Solid Durability
- 8+2+1 相供電, 50A Dr.MOS
- 預裝 I/O 擴充卡
Ultrafast Connectivity
- 2.5 千兆網卡, 802.11ax Wi-Fi 6E 模組
EZ Update
- BIOS Flashback 按鈕
- ASRock Auto Driver Installer
EZ Troubleshooter
- ASRock 開機狀態檢查

處理器

- 支援 AMD Socket AM5 Ryzen™ 7000 Series 處理器

晶片

- AMD B650

記憶體

- 雙通道 DDR5 記憶體技術
- 4 x DDR5 插槽
- 支援 DDR5 ECC/non-ECC, un-buffered 記憶體 高達 7200+(OC)*
- 系統記憶體最大容量: 192GB
- 支援 Extreme Memory Profile (XMP) 和 EXTended Profiles for Overclocking (EXPO) 記憶體模組

*Please refer to Memory 支援 List for more information.

BIOS

- 256Mb AMI UEFI Legal BIOS, 支援圖形界面

內建顯示

整合 AMD RDNA™ 2 graphics (實際支援程度按 CPU 而定)
- 1 x HDMI 2.1 TMDS/FRL 8G Compatible, 支援 HDR, HDCP 2.3 和 max. resolution 高達 4K 120Hz
- 1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 4K 120Hz

音效

- 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
- Nahimic Audio

網路

- 2.5 千兆網卡 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
- 支援 Dragon 2.5 千兆網卡 軟體
- 全智慧自動頻寬最佳化
- 視覺化友善 UI 介面
- 視覺化網路用量統計表
- 內建遊戲, 瀏覽與串流模式頻寬最佳化
- 使用者自定優先權控制

無線網路

- 802.11ax Wi-Fi 6E 模組
- 支援 IEEE 802.11a/b/g/n/ac/ax
- 支援 Dual-Band 2x2 with extended 6GHz band* support
- 雙天線支援 2 (發送) x 2 (接收) 分集技術
- 支援 Bluetooth 5.2 + High speed class II
- 支援 MU-MIMO

*Microsoft® Windows® 11 將支援Wi-Fi 6E（6GHz 頻寬）並通過 Windows® Update和軟體更新啟用此功能（在支援的國家）。支援與否將根據不同國家和地區的法規決定。

6E功能只支援兼容6GHz的路由器。

擴充插槽

CPU:
- 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式*
- 1 x PCIe 3.0 x16 插槽 (PCIE2), 支援 x4 模式*
Chipset:
- 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組*
- 支援 AMD CrossFire™
- 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)

*支援 NVMe SSD 開機

儲存

CPU:
- 1 x Blazing M.2 插槽 (M2_1, Key M), 支援 type 2260/2280 PCIe Gen5x4 (128 Gb/s) 模式*
Chipset:
- 1 x Hyper M.2 插槽 (M2_2, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式*
- 1 x M.2 插槽 (M2_3, Key M), 支援 type 2260/2280 PCIe Gen4x2 (32 Gb/s) 模式*
- 4 x SATA3 6.0 Gb/s 連接埠

*支援 NVMe SSD 開機

RAID

- 支援 RAID 0, RAID 1 和 RAID 10 for SATA storage devices
- 支援 RAID 0, RAID 1 和 RAID 10 for M.2 NVMe storage devices*

*Requires additional M.2 NVMe expansion 卡s to 支援 RAID 10

USB

- 1 x USB 3.2 Gen2 Type-C (後置)
- 1 x USB 3.2 Gen2 Type-A (後置)
- 1 x USB 3.2 Gen1 Type-C (前置)
- 6 x USB 3.2 Gen1 Type-A (4 前置, 2 後置)
- 8 x USB 2.0 (4 前置, 4 後置)

*所有USB支援ESD 靜電保護

接頭

- 1 x SPI TPM 接針
- 1 x 電源 LED 與揚聲器接針
- 1 x RGB LED 接針*
- 3 x 可編程 LED 接針**
- 1 x CPU 風扇連接埠 (4-pin)***
- 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
- 3 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
- 1 x 24 針 ATX 電源連接埠
- 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
- 1 x 前置 Panel Audio 連接埠
- 1 x Thunderbolt™ AIC 連接埠 (5-pin) (支援 ASRock Thunderbolt™ 4 AIC 卡)
- 2 x USB 2.0 針狀接頭 (支援 4 USB 2.0 埠)
- 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠)
- 1 x 前置 Type C USB 3.2 Gen1 接針

*支援至 12V/3A, 36W LED 燈條.

** 支援至 5V/3A, 15W LED 燈條

*** CPU_FAN1 支援風扇功率最高 1A (12W).

**** CPU_FAN2/WP 支援風扇功率最高 2A (24W).

***** CHA_FAN1~3/WP 支援風扇功率最高 2A (24W).

CPU_FAN2/WP 和 CHA_FAN1~3/WP 可以自動偵測 3 針或 4 針風扇.

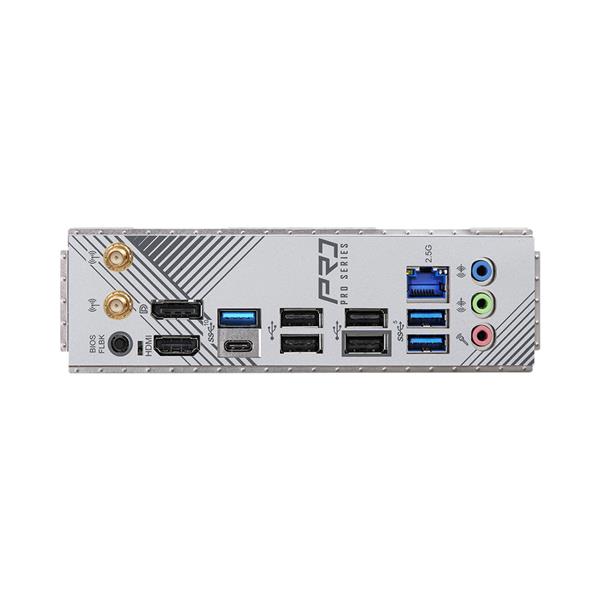

後背板輸出 / 入接口

- 2 x 天線埠
- 1 x HDMI 埠
- 1 x DisplayPort 1.4
- 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
- 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
- 2 x USB 3.2 Gen1 埠
- 4 x USB 2.0 埠
- 1 x RJ-45 網路埠
- 1 x BIOS Flashback 按鈕
- HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風

軟體與 UEFI

軟體
- ASRock 主機板 Utility (A-Tuning)
- ASRock Dragon 2.5 千兆網卡 軟體
- ASRock Polychrome SYNC*
UEFI
- ASRock Full HD UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash

*可從華擎 APP Shop 下載這些應用程式.

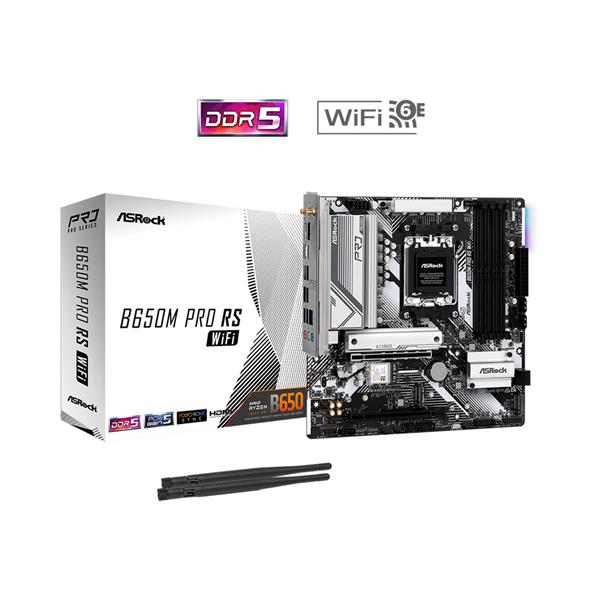

附件

- 1 x 使用手冊
- 2 x SATA 資料線
- 2 x ASRock WiFi 2.4/5/6 GHz 天線
- 3 x M.2 插槽螺絲
- 1 x M.2 插模支座

規格

- Micro ATX 規格: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
- 2 盎司銅製電路板

作業系統

- 支援 Microsoft® Windows 10 64-bit / 11 64-bit

認證

- FCC, CE
- 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)

※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
